Описание семейства продуктов
- Идеально подходит для лазерного сканирования
- Ограниченная дифракция по всему полю сканирования с низкой ошибкой волнового фронта
- Большие рабочие расстояния и большие области сканирования
- Также доступны гальванометры, расширители луча и лазерные источники

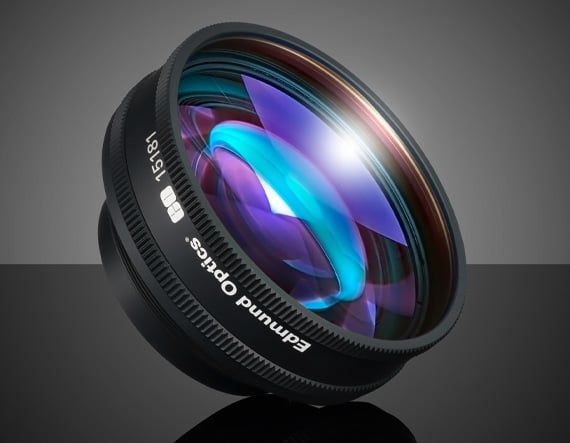

Линзы Edmund Optics F-Theta предназначены для обеспечения плоских полей в плоскости изображения сканирующих систем и используются вместе с гальванометрами, расширители луча и лазерные источники. Эти объективы F-Theta имеют компактные форм-факторы, предлагают широкий диапазон фокусных расстояний до 273 мм и большие поля сканирования до 164 мм (X) x 164 мм (Y). Эти линзы, оптимизированные для обычных волоконных лазерных источников и основной или второй гармоники Nd:YAG, доступны с расчетными длинами волн 532 нм и 1064 нм с общей монтажной резьбой для легкой интеграции в гальвосистемы. Линзы Edmund Optics F-Theta — это экономичное решение для задач лазерного сканирования и лазерной обработки, включая лазерную маркировку, гравировку, резку, сверление и 3D-моделирование.
Технические характеристики
Design Wavelength DWL (nm): 532 Focal Length FL (mm): 165.00 Maximum Diameter (mm): 106 Scan Angle (): ±25.00 Scan Field (mm): 101.8 x 101.8 Mounting Threads: M85 x 1.0 Telecentricity (): Not Specified Type: F-Theta Lens Working Distance (mm): 193.5 Wavelength Range (nm): 532 Flange Distance (mm): 228.0 Focus Size Diameter, 1/e² (μm): 13 Input Beam Diameter, 1/e2 (mm): 16 Maximum Length (mm): 52.6
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
