Описание семейства продуктов
- Обеспечивает стабильную платформу для экспериментов и тестовых конфигураций
- Отверстия с резьбой 1/4–20 TPI или M6 для различных видов монтажа
- Черный анодированный алюминий

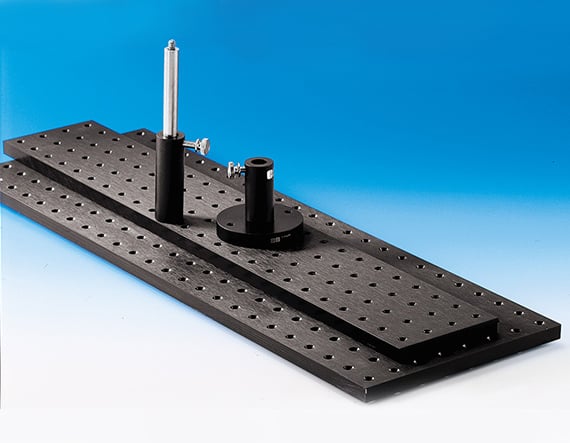

В английских и метрических макетах используются резьбовые отверстия 1/4″-20 или M6, расположенные на расстоянии 1″ и 25 мм друг от друга соответственно, что позволяет создавать настраиваемые настольные системы. Эти макетные платы совместимы с большинством решений для монтажа оптики и фотоники и имеют черное анодированное покрытие, которое уменьшает отражения от макетной платы и обратно в систему. Английские и метрические макеты доступны в нескольких размерах, что позволяет создавать как компактные, так и большие, масштабные системы. Английские и метрические макеты — идеальная платформа для любого системного приложения.
Технические характеристики
Type: Metric Thickness (mm): 13.00 Length (mm): 150.00 Width (mm): 75.00 Construction: Black Anodized Aluminum Flatness (mm): 0.18mm per 300mm Mounting Threads: M6 x 1.0 on 25 Centerline ±,0.025mm, on 12.5mm Corners Weight (kg): 0.4 Number of Holes: 18.00
Regulatory Compliance RoHS 2015: Compliant Reach 224: Compliant Certificate of Conformance: View
