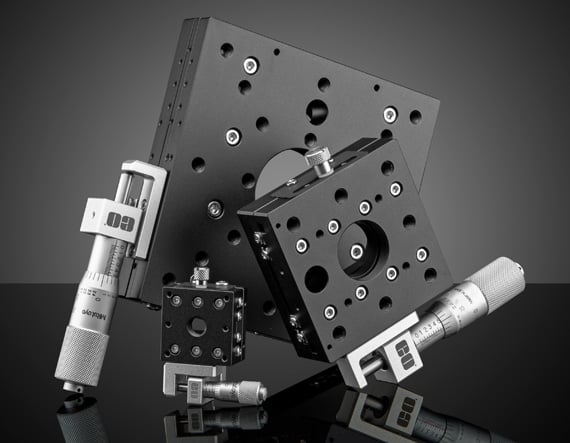

Описание семейства продуктов
- Четыре размера от 30 x 30 мм до 125 x 125 мм
- Конструкция сквозных отверстий для передачи по оптическому пути
- Доступны английские и метрические схемы отверстий
- Возможности микрометрического и ходового винта
Таблицы линейного перемещения TECHSPEC со скрещенными роликоподшипниками (модель сквозного отверстия) оснащены высокопроизводительной системой направляющих со скрещенными роликами, которая обеспечивает эти ступени высокая грузоподъемность, жесткость и точность. Эта усовершенствованная система направляющих подшипников обеспечивает точное позиционирование ступеней перемещения по одной оси с точностью прямой линии 2 мкм. Стадии линейного перемещения TECHSPEC со скрещенными роликоподшипниками (модель сквозного отверстия) можно интегрировать со столиками других размеров, а также интегрировать с столиками ручного перемещения TECHSPEC, предоставляя пользователям гибкость для создания конфигураций с несколькими осями. Платформы для перемещения доступны с английской или метрической схемой отверстий для легкого включения в существующие оптико-механические системы.
Перемещающие столики со сквозными отверстиями доступны со следующей резьбой, центрируемой на их верхней пластине: резьба 5/16″-24 на наших 30-мм столиках для использования с нашим адаптером с отверстиями #38-534, S-Mount (M12 x 0,5) на наших 40-мм столиках, C-Mount (1-32 TPI) на наших 70-мм столиках и T-Mount (M42 x 0,75) ) на наших 125-мм столиках для совместимости с нашими компонентами трубной системы C-, T- и S-Mount.
Все трансляционные столики совместимы с чистыми помещениями класса 100 (ISO 5) и доступны с микрометром или свинцом. винтовой привод с центральной или боковой конфигурацией привода. Приводы ходового винта имеют шаг 0,5 мм, метрические микрометры предлагают шаг 0,5 мм с делением 0,01 мм, а английские микрометры предлагают шаг 0,025 с делением 0,001 дюйма.
Кронштейны TECHSPEC Z-Axis можно использовать с нашими столиками перемещения настроить собственную многоосевую систему позиционирования XYZ. Нижние переходные пластины TECHSPEC обеспечивают простой и удобный способ установки 30-мм и 40-мм столиков на стандартные макетные платы. Для наших 70-мм и 125-мм трансляционных столиков не требуется переходная пластина, которую можно установить непосредственно на макетные платы.
Технические характеристики
Type of Movement: Linear (X) Guide System: Crossed Roller Bearing Type of Drive: Metric Micrometer Drive Orientation: Center Drive Type: Metric Stage Size (mm): 125 x 125 Travel (mm): 50 Center Hole: M42 x 0.75 Construction: Aluminium Stage Leadscrew Pitch (mm): 0.5 Load Capacity (kg): 20 Mounting Threads: (1) M42 x 0.75, (20) M6 x 1 Stage Size (inches): 4.92 x 4.92 Straight Line Accuracy (&mu,m): 2 Pitch (arcsec): 40 Yaw (arcsec): 30
Regulatory Compliance RoHS 2015: Exempt Reach 224: Contains SVHC(s) Certificate of Conformance: View
