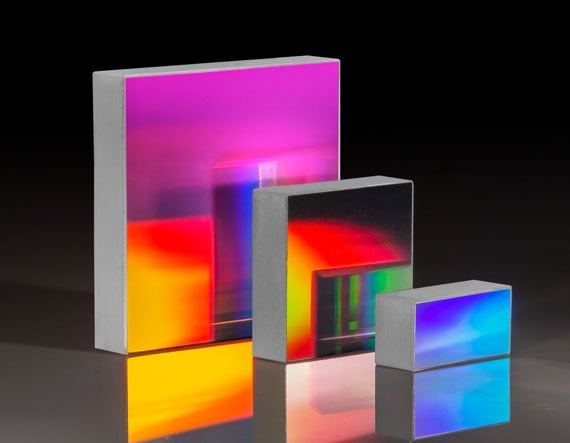

Описание семейства продуктов
- КПД до 80%
- Покрытие из чистого алюминия
- Варианты длины волны Blaze от 250 до 1600 нм
A дифракционная решетка — это оптический компонент, который разделяет (дифрагирует) полихроматический (белый) свет на составляющие его длины волн. Каждая решетка изготавливается из высокоточной эталонной решетки, которая многократно копируется. Процесс дублирования описан ниже для реплицированных решеток.
Эти высококачественные линейчатые решетки приборного класса удовлетворят почти все ваши требования к дифракции, особенно когда главной задачей является высокая эффективность. Решетки можно выбирать по размеру, расстоянию между канавками и длине волны пламени. Теоретическая разрешающая способность прямо пропорциональна количеству штрихов на миллиметр, нанесенных на эталонную решетку. Угол свечения и расстояние между канавками определяют конкретную длину волны и спектральную область, в которой решетка имеет максимальную эффективность.
Решетки с линейчатой дифракцией используются в различных монохроматорах для исследований, использования студентами и промышленностью. Почти все коммерчески доступные спектрофотометры (ультрафиолетовый, видимый, инфракрасный, флуоресцентный, рамановский, атомно-абсорбционный) используют дифракционные решетки для выбора определенных длин волн или сканирования в интервале длин волн. Как правило, реплицированные линейчатые решетки следует использовать, когда требуется высокая пиковая эффективность и пропускная способность. Копированные голографические решетки следует использовать, когда критичен минимальный уровень рассеянного света и требуется высокое разрешение. Примечание. Пороги повреждения как для линейчатых, так и для голографических решеток составляют 350 миллиджоулей/см2 для импульсных лазеров и 40 Вт/см2 для лазеров непрерывного действия.
Обращение с решетками: Решетки требуют особого обращения, из-за чего на них остаются отпечатки пальцев и аэрозоли. Решетки следует брать только за края. Прежде чем приступать к очистке решетки, свяжитесь с нами.
Изготовление линейчатых решеток
Линейчатые дифракционные решетки изготавливаются путем нанесения ряда близко расположенных прямых параллельных канавок на оптически плоскую подложку с алюминиевым покрытием, известную как « основная решетка». В точных интерферометрически управляемых линейных двигателях используется очень тонкий алмазный инструмент для формирования пилообразного профиля канавки под заданным углом (обычно называемым углом наклона) на поверхности подготовленной подложки. Процесс репликации начинается с того, что контур поверхности линейчатой мастер-решетки покрывается вакуумным напылением чрезвычайно тонким разделительным слоем. Затем поверх этого разделительного слоя наносится алюминиевое покрытие. Затем плоская стеклянная подложка с эпоксидным покрытием помещается поверх покрытого слоем оригинала, дублируя рифленую поверхность. Комбинация затвердевает, и процесс завершается, когда реплицированная решетка отделяется от исходной решетки.
Технические характеристики
Groove Density (grooves/mm): 1200 Blaze Wavelength (nm): 250 Blaze Angle (): 8.62 Dimensions (mm): 12.5 x 25.0 ±,0.5 Clear Aperture (%): 90 Coating: Bare Aluminum Construction: Ruled Grating Direction of Grooves: Parallel to Short Dimension Length (mm): 25.00 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More Float Glass Thickness (mm): 9.50 ±,0.5 Type: Reflective Diffraction Grating Width (mm): 12.50 Alignment of Grooves to Edge (): ±,0.5 Absolute Peak Efficiency, Typical (%): 71 , true for p-plane Peak Efficiency Avg, Typical (%): >65
Regulatory Compliance RoHS 2015: Compliant Reach 219: Compliant Certificate of Conformance: View
