Описание семейства продуктов
- Облегчение создания системы визуализации
- Комбинируйте линзы для создания определенного увеличения для широкого диапазона длин волн
- Используйте многоэлементные трубки и аксессуары для создания полных систем визуализации
- Нажмите здесь, чтобы узнать, как использовать компоненты многоэлементной трубной системы для создания оптической системы.

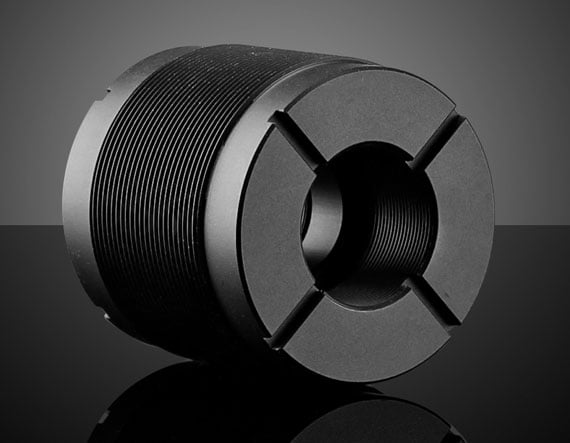

Многоэлементные оптические крепления TECHSPEC с внутренней парой позволяют комбинировать две оптики одинакового диаметра в одном байонете с постоянным расстоянием между ними. Комбинирование разных линз с разным фокусным расстоянием позволяет создавать релейные линзы в сборе. Выберите из наших оптических линз правильную спецификацию длины волны для вашего приложения, чтобы создать идеальную систему визуализации. Крепления поддерживают оптические диаметры от 12 мм до 25 мм и толщину краев от 4 мм до 16,5 мм. Благодаря резьбе M29 x 0,75 на внешнем диаметре эти крепления можно легко расположить вдоль оптической оси наших многоэлементных наружных трубок TECHSPEC. Многоэлементные оптические крепления TECHSPEC для внутренней пары поставляются с двумя кольцами из делрина, обеспечивающими надежное зажимное усилие между стопорными кольцами и оптикой без повреждения оптики.
Примечание. Наш специально разработанный гаечный ключ ME (#13-567) настоятельно рекомендуется плавно перемещать оптические крепления внутренней пары вперед и назад, используя комбинированную метрическую и английскую градуированную шкалу. Полая конструкция обеспечивает передачу выходного луча при регулировке положения линзы. Также доступен гаечный ключ ME без шкалы (#11-046).
Технические характеристики
Type: Fixed Diameter of Compatible Optics (mm): 12.0 Construction: Matte Black Anodized Aluminum (6061-T6) Total Length (mm): 18 Thread Type: M29 x 0.75 Clear Aperture CA (mm): 11.2 Function: Optic Mount (Fixed) Max. Thickness of Compatible Optics (mm): 4.0 Min. Thickness of Compatible Optics (mm): 1.0 Edge Thickness of Compatible Optics (mm): 4.0
Regulatory Compliance RoHS 2015: Compliant Certificate of Conformance: View
