Описание семейства продуктов
- Гарантированный порог повреждения лазером
- Качество поверхности 10-5
- &lambda,/10 Точность обработки поверхности

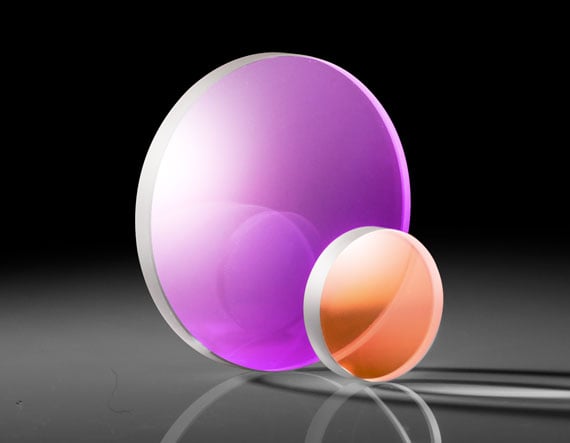

TECHSPEC Линзы Laser Grade PCX предназначены для применения с высокоэнергетическим лазером Nd:YAG, включая лазерную резку, механическую обработку и сварку. Прецизионная подложка из плавленого кварца с точностью поверхности &lambda/10 и качеством поверхности 10-5 обеспечивает низкий уровень рассеяния и отличные характеристики передаваемого волнового фронта. Объективы TECHSPEC Laser Grade PCX доступны без покрытия или с различными вариантами антибликового покрытия (AR) с высоким порогом повреждения лазером. Доступны покрытия для наиболее распространенных длин волн лазера Nd:YAG, чтобы обеспечить максимальную пропускную способность лазера.
Технические характеристики
Diameter (mm): 12.00 +0.00/-0.10 Effective Focal Length EFL (mm): 50.00 @ 587.6nm Back Focal Length BFL (mm): 48.01 Coating: Laser V-Coat (266nm) Coating Specification: Rabs <,0.25% @ 266nm Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More Fused Silica (Corning 7980) Surface Quality: 20-10 Power (P-V) @ 632.8nm: &lambda, Irregularity (P-V) @ 632.8nm: &lambda,/10 Focal Length Tolerance (%): ±,1 Centering (arcmin): Center Thickness CT (mm): 2.90 ±,0.05 Edge Thickness ET (mm): 2.1 Radius R1 (mm): 22.92 Clear Aperture CA (mm): 10.2 f/#: 4.17 Numerical Aperture NA: 0.12 Damage Threshold, Pulsed: 3 J/cm2 @ 266nm, 20ns, 20Hz Design Wavelength DWL (nm): 266 Type: Plano-Convex Lens Bevel: Protective bevel as needed Damage Threshold, By Design: Damage threshold for optical components varies by substrate material and coating. Click here to learn more about this specification. 2 J/cm2 @ 10ns
Regulatory Compliance RoHS 2015: Compliant REACH 201: Compliant Certificate of Conformance: View
