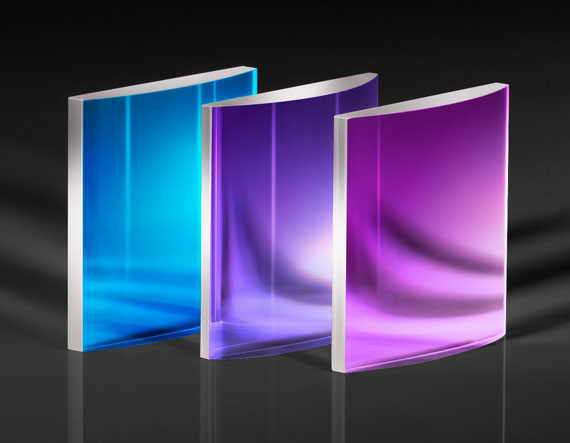

12,7 мм квадратный x 150 FL, 355 нм просветляющее покрытие, цилиндрическая линза PCX лазерного класса

Описание семейства продуктов

• &lt,0,25% просветляющее покрытие для гармоник Nd:YAG
• &lt,3 угловых минуты допуска на клиновидность
• Подложка из плавленого кварца

Цилиндрические линзы TECHSPEC Laser Grade Laser Line производятся с жестко контролируемыми геометрическими допусками на клиновидность, что облегчает снижение совместимости. Эти цилиндрические линзы лазерной линии имеют оптические характеристики лазерного уровня, включая качество поверхности 20-10 и неровность поверхности &lambda/4 как на плоских, так и на цилиндрических поверхностях. Цилиндрические линзы TECHSPEC Laser Grade Laser Line доступны в версиях с просветляющим покрытием 266 нм, 355 нм, 532 нм и 1064 нм с указанными порогами повреждения, вызванного лазером. Эти линзы из плавленого кварца идеально подходят для сложной лазерной обработки и медицинских применений.

Технические характеристики

Effective Focal Length EFL (mm): 150.00 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More Fused Silica (Corning 7980) f/#: 12 Numerical Aperture NA: 0.04 Coating: Laser V-Coat (355nm) Type: Cylinder Lens, Plano-Convex Back Focal Length BFL (mm): 147.94 Bevel: Protective bevel as needed Center Thickness CT (mm): 3.00 Center Thickness Tolerance (mm): &plusmn,0.1 Clear Aperture CA (mm): 11.43 x 11.43 Coating Specification: Rabs Design Wavelength DWL (nm): 355 Dimensional Tolerance (mm): +0.0/-0.025 Dimensions (mm): 12.7 x 12.7 Edge Thickness ET (mm): 2.71 Focal Length Specification Wavelength (nm): 587.6 Radius R1 (mm): 68.77 Surface Quality: 20-10 Typical Energy Density Limit: 7.5 J/cm2 @ 355nm, 20ns, 20Hz Damage Threshold, By Design: Damage threshold for optical components varies by substrate material and coating. Click here to learn more about this specification. 7.5 J/cm2 @ 355nm, 20ns, 20Hz Power (P-V) @ 632.8nm: 1.5&lambda, Irregularity (P-V) @ 632.8nm: &lambda,/4 Plano Axis Wedge (arcmin): Power Axis Wedge (arcmin): Axial Twist (arcmin):
Regulatory Compliance RoHS 2015: Compliant Reach 209: Compliant Certificate of Conformance: View
