Описание семейства продуктов
- Отклонение луча 60 при наличии покрытия
- Идеально подходит в качестве дисперсионной призмы при отсутствии покрытия
- Правостороннее изображение

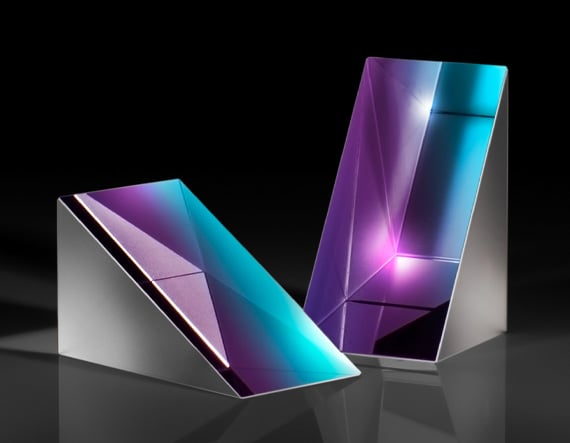

TECHSPEC 30 — 60 — 90 Дисперсионные призмы Литтроу могут использоваться для различных целей. Непокрытые литровские дисперсионные призмы используются для рассеивания света в его составляющем спектре. Рассеивающие призмы Литтроу с покрытием используются для отклонения линии визирования на 60°.
Призмы Литтроу имеют углы 30, 60 и 90°, и в зависимости от того, является ли поверхность ВС без покрытия или с покрытием, обычно используются в качестве дисперсионных. или призмы отклонения луча.
Дисперсионные призмы (без покрытия)
Коллимированный белый свет попадает на поверхность AC призмы, отражается на поверхности гипотенузы, а затем рассеивается в своем спектре на поверхности BC. Хотя призмы Литтроу дают более узкую дисперсию, чем равносторонние призмы, призмы Литтроу, как правило, менее дороги.
Призмы отклонения луча (с покрытием)
Падающий свет попадает на поверхность призмы с алюминиевым покрытием под номинальным углом и возвращается обратно, используя тот же путь. В приложениях с дисперсией спектра, использующих белый свет, разрешающая способность призм Литтроу такая же, как и у равносторонних призм, поскольку длина оптического пути через стеклянную подложку такая же, как и в обе стороны. Кроме того, свет, попадающий на поверхность переменного тока, будет дважды отражаться внутри стеклянной подложки, а затем излучаться через поверхность гипотенузы в точке 60°.
Технические характеристики
Coating: Uncoated Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More N-BK7 Length (mm): 12.70 Surface Quality: 80-50 Type: Littrow Prism Dimensional Tolerance (mm): ±,0.13 Angle Tolerance (arcmin): ±,10 Bevel: Protective bevel as needed Image Orientation: Right-Handed Ray Deviation (): 60 Wavelength Range (nm): 350 — 2200 Surface Flatness (P-V): 1&lambda, @ 632.8nm
Regulatory Compliance RoHS: Compliant REACH 201: Compliant Certificate of Conformance: View
