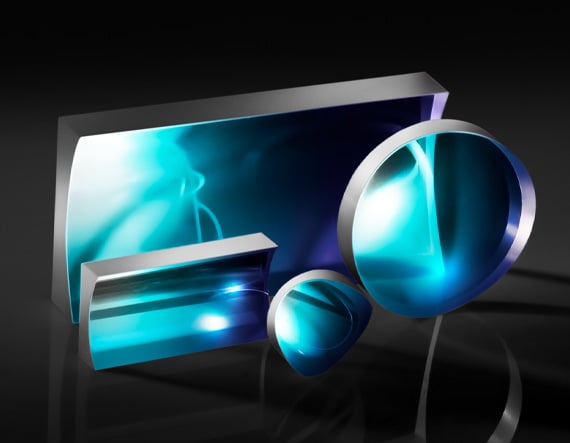

Описание семейства продуктов
- Цилиндрические линзы идеально подходят для одномерного схождения лазерного луча
- Круглые и прямоугольные форм-факторы
- Доступно несколько вариантов покрытия
Цилиндрические линзы из ПВХ класса освещения TECHSPEC обычно используются для превращения коллимированного лазерного источника в линейный генератор. Эти цилиндрические линзы PCV и цилиндрические линзы PCX класса освещения TECHSPEC могут использоваться вместе для приложений, расширяющих луч.
Аппроксимация тонкой линзы для длины линии, создаваемой отрицательной цилиндрической линзой: L = 2 * ( r0/f) * (z + f), где L — длина линии, r0 — половина диаметра луча, z — проекционное расстояние, а -f — фокусное расстояние объектива.
Технические характеристики
Effective Focal Length EFL (mm): -20.00 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More N-SF11 Coating: Uncoated Type: Cylinder Lens, Plano-Concave Wavelength Range (nm): 400 — 2500 Back Focal Length BFL (mm): -21.4 Center Thickness CT (mm): 2.50 Center Thickness Tolerance (mm): ±,0.1 Dimensional Tolerance (mm): +0.0/-0.2 Dimensions (mm): 12.5 x 25.0 Edge Thickness ET (mm): 3.67 Focal Length Tolerance (%): ±,3 Radius R1 (mm): -15.69 Surface Quality: 60-40
Regulatory Compliance RoHS 2015: Compliant REACH 201: Compliant Certificate of Conformance: View
