Описание семейства продуктов
- Подложки N-BK7 с клином 30 угловых минут
- &lambda,/10 плоскостность поверхности и качество поверхности 20-10
- Идеально подходит для устранения эффекта эталона
- Также доступны клиновые окна из плавленого кварца и плоские окна N-BK7

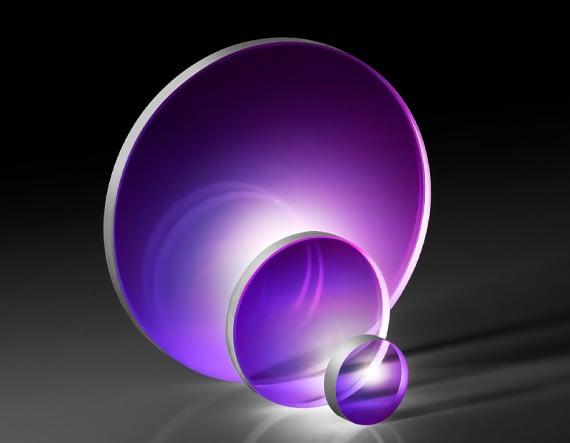

Клиновые окна TECHSPEC N-BK7 доступны в стандартных метрических размерах с клином 30 угловых минут. Клин этих окон устраняет эффект эталона, предотвращая распространение отражений от задней поверхности по тому же оптическому пути, что и проходящий луч. В лазерных резонаторах клиновидные окна помогают предотвратить нестабильность лазера, скачки мод и скачки мощности, вызванные этими нежелательными отражениями. Окна с клиньями TECHSPEC N-BK7 часто используются в качестве экономичной альтернативы клиновидным окнам из плавленого кварца в приложениях, которые не требуют пропускания УФ-излучения или где не требуется высокая термостойкость, например, с маломощными лазерами видимого или ближнего ИК-диапазона. Окна с клиньями также можно использовать в качестве пробоотборников луча или оптики для отбора луча для контроля свойств лазерного луча, таких как изменение мощности луча во времени.
Технические характеристики
Clear Aperture CA (mm): 11.25 Diameter (mm): 12.50 +0.0/-0.10 Thickness (mm): 3.00 ±,0.20 Coating: Uncoated Coefficient of Thermal Expansion CTE (10-6/C): 7.1 (-30 to +70C)
8.3 (+20 to +300C) Edges: Fine Ground Index of Refraction nd: 1.516 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More N-BK7 Surface Flatness (P-V): &lambda,/10 over 25mm Aperture Surface Quality: 20-10 Type: Wedged Window Wavelength Range (nm): 350 — 2200 Young’s Modulus (GPa): 82 Wedge Angle: 30′ ±,10′
Regulatory Compliance RoHS 2015: Compliant Reach 224: Compliant Certificate of Conformance: View
