Описание семейства продуктов
- Отклонение пути лазерного луча от 0,5 до 5,0
- Идеально подходит для управления УФ- и БИК-лучами в диапазоне от 250 до 1064 нм
- Идеально подходит для управления мощным лучом

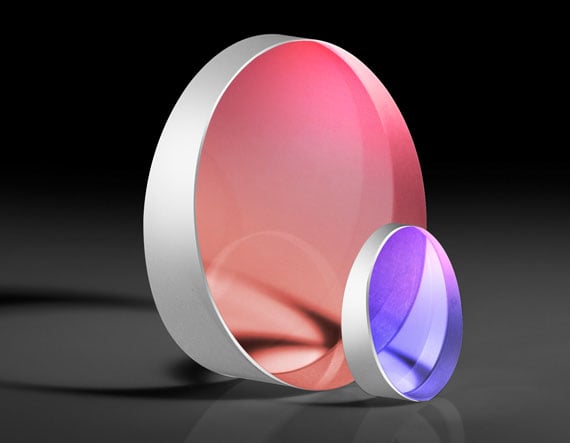

Клиновые призмы TECHSPEC из плавленого кварца предназначены для ряда приложений управления лазерным лучом, требующих УФ-видимого излучения или антибликового покрытия с гармониками Nd:YAG с первой по четвертую. Они оптимизированы для обеспечения высочайшего уровня производительности системы с использованием строго контролируемых характеристик, включая плоскостность поверхности &lambda/10, качество поверхности 20-10 и допуск на клиновидность 15 или 30 угловых секунд. Версии с покрытием Nd:YAG отличаются высоким коэффициентом пропускания и гарантированным порогом повреждения лазером в зависимости от проектной длины волны. В клиновидных призмах TECHSPEC из плавленого кварца используется клиновидная конструкция, позволяющая отклонять траекторию лазерного луча от 0,5 до 5. При создании пары призм Рисли с использованием двух клиновидных призм с одинаковым отклонением луча возможно индивидуальное управление лучом, в два раза превышающее отклонение клина. Низкий коэффициент теплового расширения обеспечивает точное управление лучом в лазерах высокой мощности.
Примечание. Оптическая сила определяется как отклонение в 1 см на расстоянии 1 м от призмы. Клиновые призмы TECHSPEC также доступны в версиях N-BK7.
Технические характеристики
Coating: Uncoated Angle Tolerance (arcsec): 30 Bevel: Protective bevel as needed Coefficient of Thermal Expansion CTE (10-6/C): 0.52 Design Wavelength DWL (nm): 355 Diameter (mm): 12.50 +0.00/-0.10 Image Orientation: Beam Deviation Power (diopters): 3.49 Ray Deviation @ 355nm (°): 2.00 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More Fused Silica (Corning 7980) Surface Flatness (P-V): &lambda,/10 Surface Quality: 20-10 Thickness (mm): 1.50 Type: Wedge Prism Wavelength Range (nm): 200 — 2200 Wedge Angle: 4 11’14’
Regulatory Compliance RoHS 2015: Compliant Reach 219: Compliant Certificate of Conformance: View
