Описание семейства продуктов
- Преобразование входного луча в бесселеподобный пучок
- Тоньше, чем рефракционные аксиконы
- Разработаны для лазеров Nd:YAG с длиной волны 1064 нм
- Совместимость с одномодовыми или многомодовыми лучами

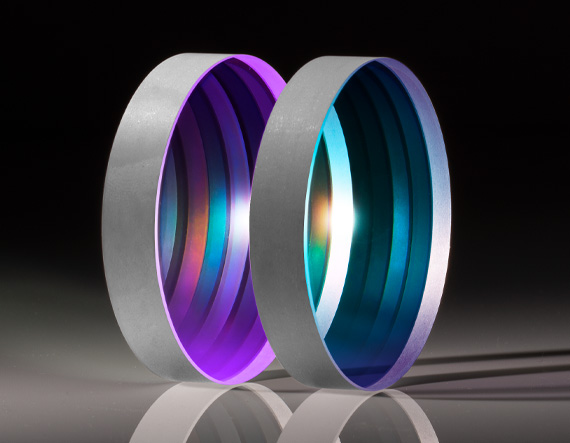

Дифракционные аксиконы HOLO/OR представляют собой дифракционные оптические элементы (DOE), которые преобразуют входной лазерный луч в бесселеподобный луч, который затем можно сфокусировать в кольцо. В отличие от преломляющих аксиконов, дифракционные аксиконы не имеют вершины, что обеспечивает стабильную работу даже при малых углах конуса. Кроме того, их дифракционная конструкция обеспечивает более тонкие и компактные форм-факторы, чем стандартные преломляющие аксиконы. HOLO/OR Diffractive Axicons используются в приложениях по обработке материалов, включая лазерную резку, сверление и сварку, а также в лазерных системах в качестве резонаторов Axicon.
Примечание. Дифракционные оптические элементы не предназначены для использования вне их расчетная длина волны. Дифракционные оптические элементы будут иметь пониженные характеристики, если их поверхности загрязнятся маслом или другими веществами. При обращении с этой оптикой рекомендуется всегда использовать перчатки или напальчники.
Edmund Optics предлагает ряд дифракционных оптических элементов от HOLO/OR для лазерных приложений, в том числе:
- Дифракционные диффузоры: используются для преобразования входного лазерного луча в заданную форму с однородным распределением
- Дифракционные светоделители: используются для разделения входного лазерного луча на одномерный массив или двухмерную матрицу на выходе
- Формирователи дифракционного луча: используются для преобразования почти гауссового лазерного луча в заданную форму с равномерным распределением интенсивности с плоской вершиной.
- Дифракционные пробоотборники луча: используются для передачи входного лазерного луча при создании двух лучей более высокого порядка, которые могут быть используется для контроля мощных лазеров
- Дифракционные аксиконы: используются для преобразования входного лазерного луча в луч Бесселя, который может быть сфокусирован в кольцо
- Дифракционные вихревые фазовые пластины: используются для преобразования Пучок гауссового профиля к энергетическому кольцу в форме пончика
Технические характеристики
Clear Aperture CA (mm): 22.9 Coating: Laser V-Coat (1064nm) Design Wavelength DWL (nm): 1064 Diameter (mm): 25.40 +0.05/-0.15 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More Fused Silica (Corning 7980) Thickness (mm): 3.00 ±,0.1 Damage Threshold, Pulsed: See Link for More Details Input Beam Mode: SM or MM Minimum Beam Diameter (mm): 0.27 Overall Efficiency (%): 92 Zero Order, Relative to the Incident Beam (%): Ring Angle P2P (): 1.35 Axicon Type: Positive
Regulatory Compliance RoHS 2015: Compliant Certificate of Conformance: View Reach 233: Compliant
