Описание семейства продуктов
- Цветовая коррекция при 632,8 нм и 1064 нм
- Оптимизировано для уменьшения сферической аберрации
- Минимальный размер пятна для обработки материалов

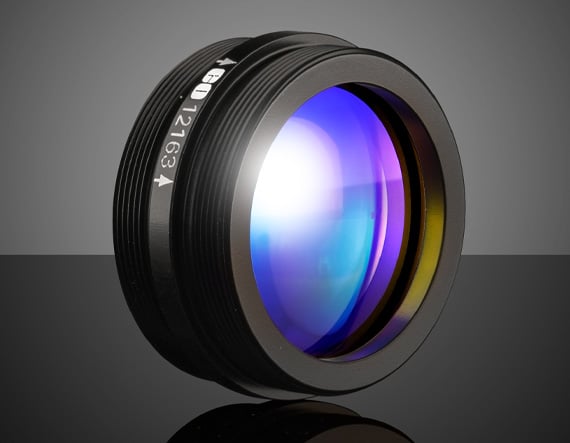

TECHSPEC Ахроматические фокусирующие дублеты Nd:YAG с воздушным пространством достигают дифракционных характеристик на длине волны 1064 нм. Эти линзы предназначены для использования с высокомощными лазерными системами Nd:YAG, использующими гелий-неоновый лазер для выравнивания, а также для лазерной сварки и обработки алюминия, стали и пластика. Заполняя пробел в характеристиках между более экономичными одноэлементными сферическими линзами с худшими характеристиками и асферическими линзами с ограниченной дифракционной характеристикой, эти линзы обеспечивают ахроматические характеристики, недоступные решениям с одиночными линзами. Ахроматические фокусирующие дублеты TECHSPEC Nd:YAG идеально подходят для лазерной обработки алюминия, пластика и других материалов.
Технические характеристики
Effective Focal Length EFL (mm): 100.00 @ 1064nm Clear Aperture CA (mm): 27.0 Center Air Spacing (mm): 1.0 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More N-SK5 / N-SF57 Surface Quality: 20-10 f/#: 3.7 Coating: Dual V-Coat (632.8 and 1064nm) Coating Specification: Rabs <,0.5% @ 1030 — 1090nm
Rabs <,1.0% @ 632.8nm Housing Diameter (mm): 36 ±,0.25 Housing Length (mm): 16.1 ±,0.2 Mounting Threads: Input: M34 x 0.75
Output: M34 x 0.75 Construction: Anodized Aluminum Housing Type: Focusing Achromat Design Wavelength DWL (nm): 632.8, 1064 Damage Threshold, Pulsed: &ge,10 J/cm2 @ 1064nm, 20Hz, 10ns (typical) Transmission (%): &ge,99 Working Distance (mm): 92.37 Transmitted Wavefront Error, RMS: &lambda,/4 On central 18mm Damage Threshold, By Design: Damage threshold for optical components varies by substrate material and coating. Click here to learn more about this specification. &ge,10 J/cm2 @ 1064nm, 20Hz, 10ns (typical)
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
