Описание семейства продуктов
- Обеспечивает поворот изображения на 180°
- Компактный дизайн для интеграции с OEM-производителями
- Воздушные промежутки для оптимальной производительности

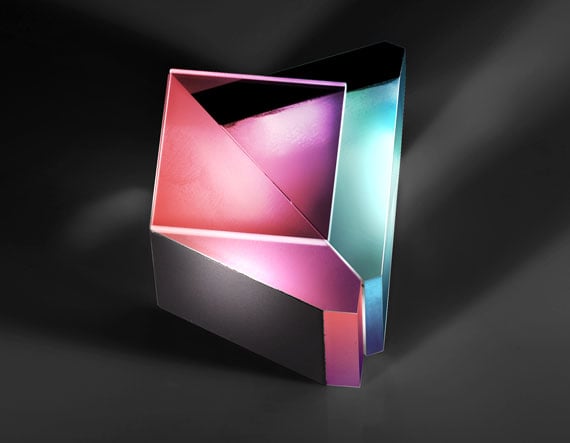

Призмы Печана TECHSPEC используют производственный опыт Edmund Optics для создания прецизионной встроенной инструментальной призмы, способной поворачивать изображение на 180 градусов. Этот поворот изображения используется во многих приложениях прямого обзора и заменяет релейную призму или систему линз для более компактной оптической цепочки. Общая прозрачность системы обеспечивается за счет добавления антибликового и металлического покрытия на каждую призму. Призмы Печана TECHSPEC имеют допуски на угол крыши в 5 угловых секунд для сохранения разрешения изображения.
Технические характеристики
Coating: VIS 0 & Aluminized Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More N-BK7 Height (mm): 20.2 Surface Quality: 40-20 Thickness (mm): 12.99 Type: Pechan Prism Dimensional Tolerance (mm): ±,0.1 Image Orientation: Right-Handed Coating Specification: Entrance/Exit Faces: Ravg &le,0.4% @ 425 — 675nm Roof: Ravg >,85% @ 400 — 700nm w/Black Overpaint Ray Deviation (): 0 Wavelength Range (nm): 400 — 700 Surface Flatness (P-V): &lambda,/8 Width (mm): 14.00 Ray Deviation Tolerance (arcmin): ±,10
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
