Описание семейства продуктов
- Телецентрический объектив с переменным увеличением
- До 5 мегапикселей, датчики с размером пикселя 3,45 мкм
- 2/3″, телецентрический объектив C-Mount
- Увеличение от 0,15X до 3X

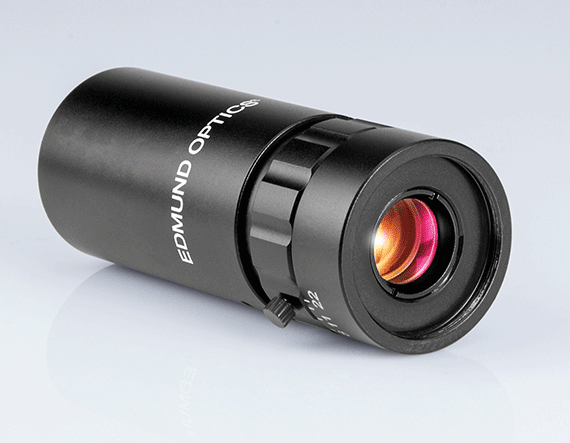

Телецентрические линзы TECHSPEC VariMagTL предназначены для приложений, которые могут потребовать постоянной регулировки поля зрения системы. Каждый объектив обеспечивает диапазон увеличения, который пользователи могут отрегулировать или зафиксировать с помощью установочного винта. Эти телецентрические объективы, охватывающие датчики формата до 2/3, имеют компактную конструкцию, совместимую с C-mount, для легкой системной интеграции. Телецентрические линзы TECHSPEC VariMagTL также включают регулируемую диафрагму для управления светопропускной способностью и улучшения качества изображения. Эти линзы идеально подходят для контроля полупроводников и электроники, а также для автоматизации производства.
Эти линзы получили награду Silver Level 2015 Innovators Award.
Примечание. Требования к объему. Обратитесь в службу технической поддержки, чтобы обсудить ваши конкретные требования.
Технические характеристики
Iris Option: Variable Length (mm): 75.45 Filter Thread: M25.5 x 0.50 (Female) Maximum Diameter (mm): 30 Resolution: 75 lp/mm @ >,20% Maximum Rear Protrusion (mm): 0 Maximum Image Circle (mm): 11.00 Numerical Aperture NA, Object Side: 0.0559 Number of Elements (Groups): 5 (4) Typical Distortion @ 588nm (%): <,0.02 Type: Fixed Magnification Lens Primary Magnification PMAG: 1.0X Maximum Sensor Format: 2/3′ Working Distance (mm): 61.5 Mount: C-Mount Style: Non-Telecentric, Fixed Magnification Aperture (f/#): f/4 — f/22 Coating Specification: &lambda,/4 MgF2 @ 550nm Entrance Pupil Position (mm): 22.56 Object Space Principal Plane (mm): 13.59 Image Space Principal Plane (mm): -16.06 Field of View at Max Sensor Format: Horizontal: 8.9mm — 5.7
Vertical: 6.7mm — 4.3
Diagonal: 11.1mm — 7.1 Maximum Distortion (%): -0.01 FOV @ Max Sensor Format, H x V (mm): 8.8 x 6.6 Exit Pupil Position (mm): -8.74 Lens Wavelength Range: VIS
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
