Описание семейства продуктов
- Спектрально плоский
- Максимальная точность и нейтральность по умеренной цене
- Используйте стеки для создания промежуточных значений плотности
Эти фильтры имеют постоянные значения плотности по всей поверхности. Отношение передачи к отражению зависит от выбора плотности. В стеках общая плотность представляет собой сумму плотностей каждого фильтра. Фильтры нейтральной плотности используются в основном для ослабления света в широком спектральном диапазоне. Они часто используются в лазерах и фотометрах, где чрезмерная мощность может привести к повреждению или неточным результатам. Направьте зеркальную сторону к источнику под углом падения 0.
Оптическая плотность демонстрирует аддитивную зависимость, например, наложение фильтров со значениями оптической плотности 0,6 и 0,9 дает результирующую плотность 1,5. Оптическая плотность связана с пропусканием следующим уравнением:
T = 10-OD x 100 = Пропускание в процентах.
Примечание. Фильтры с низкой оптической плотностью (0,1, 0,15 и 0,2 OD) покрыты тонкими слоями инконеля, и их характеристики со временем могут меняться. Чтобы продлить срок службы этих фильтров, мы рекомендуем использовать бесконтактные методы очистки (например, сжатым воздухом), чтобы предотвратить повреждение покрытия, и избегать использования этих фильтров во влажной среде, чтобы предотвратить окисление.
Примечание. : из-за проблем с цепочкой поставок наши комплекты могут поставляться с альтернативным упаковочным решением вместо деревянной коробки. По любым вопросам обращайтесь по адресу kits@edmundoptics.com.

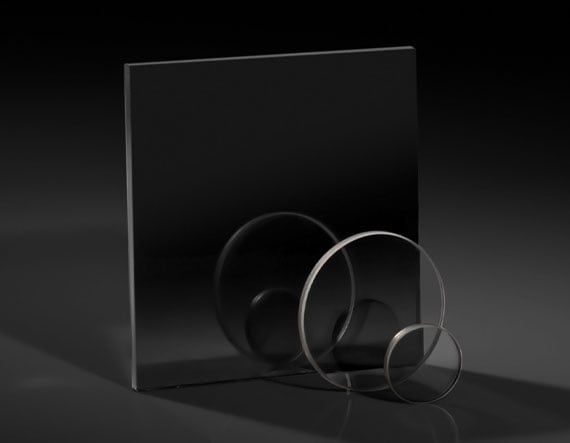

Наборы отражающих фильтров нейтральной плотности
В комплекты отражающих фильтров нейтральной плотности входят 8 или 14 оптических плотностей. Наборы с 8 фильтрами включают наши самые популярные фильтры плотностью 0,3, 0,5, 1,0, 1,3, 1,5, 2,0, 2,5 и 3,0. В комплекты с 14 фильтрами входят все доступные плотности, кроме 3.0. Наборы идеально подходят для точного определения требований к оптической плотности системы. Для OEM-приложений доступны нестандартные плотности.
Технические характеристики
Diameter (mm): 25.00 Angle of Incidence (): 0 Optical Density OD (Average): 0.3 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More Float Glass Coating: Surface 1: Inconel Reflection (%): 21.00 Surface Quality: 80-50 Thickness (mm): 1.60 Nominal Transmission (%): 50.00 Type: Neutral Density Filter Blocking Wavelength Range (nm): 400 — 700 Dimensional Tolerance (mm): ±,0.5 Clear Aperture (%): 80 Neutrality: ±,5% of Optical Density Note: Optical density values are average over specified blocking wavelength range. Surface Flatness (P-V): 4 — 6&lambda,
Regulatory Compliance RoHS 2015: Compliant Reach 224: Compliant Certificate of Conformance: View
